Трос-токоотвод д.8.1 для МСАП, ГОСТ 3063-80, обжат наконечниками

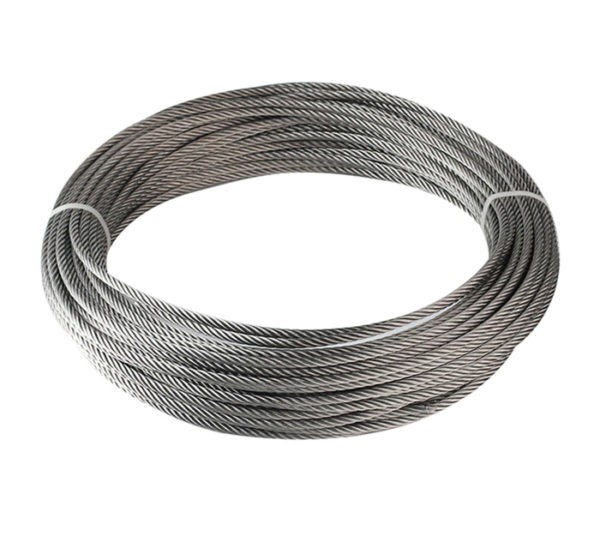

Трос (канат) стальной ∅ 8.1 мм по ГОСТ 3063-80 используется в качестве токоотвода и грозозащитного троса в молниеотводах NordWerk:
 • молниеотводы отдельностоящие (высотой от 1.8 до 40 метров) - из алюминия (серии МСАП-М, МСАА-М, МСАП, МСАА и МСАП-Ф) и стали (серия МССП);
 • молниеотводы тросовые (высотой от 16 до 42 метров) - из стали (серия МССТ).

Для монтажа внутри молниеотвода МСАП трос комплектуется соответствующим тросовым зажимом (наконечником).

Трос (канат) стальной ∅ 8.1 мм по ГОСТ 3063-80 соответствует требованиям, предъявляемым в СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" и РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".

Характеристики троса (каната) стального ∅ 8.1 мм по ГОСТ 3063-80:

• спиральный канат одинарной завивки с точечным касанием проволок в канате типа ТК конструкции 1х19 (1+6+12);
• Ø 8.1 мм.;
• сечение троса 51.5 мм2 ;
• расчетная площадь сечения всех проволок 38.46 мм2;
• разрывное усилие - не менее 50800 Н;
• поставляется в комплекте с двумя клемниками.
• защитное покрытие - цинк.

Расчет необходимого количества троса (каната) на 1 отдельностоящий молниеотвод: = высота мачтовой (трубной) части молниеотвода + 1 метр.

После вывода троса из основания, необходимо соединить его в районе фундамента с прутком или полосой заземления. Сам трос непосредственно не должен быть загублен в землю.
 Ниже представлены иллюстрации, как закрепляется трос сверху мачты, далее он продевается внутри мачты сквозь все секции и выводится вниз через основание - к заземлителю.
