Омедненный безмуфтовый заземлитель диаметром 17 мм

Сделайте заземление сами. Легко и просто!

Каждому частному дому нужно заземление. Без него использовать электроприборы небезопасно для Вас и близких!

Для создания хорошего и надежного заземления в частном доме есть очень простое и удобное решение, гарантирующее результат на сотню лет - монтаж заземления дома с помощью готового, быстро сборного комплекта заземления ZANDZ ZZ-6, разработанного специально для такого применения.

Долговечно!

• Главный элемент комплекта – штыри заземления от европейского производителя с опытом работы 50 лет - GALMAR.

• При изготовлении штырей используется специально подобранная сталь с высокими механическими характеристиками (большая прочность на разрыв/сжатие).

• Электролитическое осаждение при производстве стержней с использованием ультрасовременных технологий – обеспечивает самое прочное покрытие чистой медью для надежной и многолетней защиты от коррозии.

• Срок службы заземления – 50-100 лет!

Продумано!

Проработанный узел соединения стержней разработан специально для монтажа штырей ручным ударным инструментом. При изготовлении стержней применяется технология горячей ковки, которая не повреждает защитный слой медного покрытия, одновременно обеспечивает высокую точность изготовления штырей и механическую прочность узла соединения. Безмуфтовое соединение позволяет заметно облегчить процесс монтажа заземлителя ручным ударным инструментом. Кроме того, исключаются типичные проблемы муфтового соединения при монтаже кувалдой - повреждение муфт и защитного покрытия резьбы на штырях заземления.

Внимательно подобранная оснастка комплекта:

Нагель – металлический элемент внешне похожий на гвоздь служит для передачи энергии удара кувалды стержню заземления. Во время монтажа нагель испытывает большие нагрузки. Именно поэтому для достижения требуемых прочностных характеристик нагель выполняется из специальной стали, а при его изготовлении применяются химические и химико-термические способы упрочнения. Нагель выдержит забивку всех стержней комплекта!

Для того, что бы Вы смогли подключить любой заземляющий проводник (например ZZ-500-105) к ZZ-6, комплект включает в себя зажим из антикоррозионной нержавеющей стали с промежуточной пластиной. Этот болтовой зажим позволит подключить к смонтированным штырям заземления проводник любого вида (полоса, круг, многожильный или одножильный кабель) из любого материала (медь, оцинкованная сталь, черная сталь, алюминий и т.д.) не опасаясь за совместимость металлов и возникновение электрохимической коррозии.

Втулка из нержавеющей стали позволяет сохранить целостность узла соединения штырей, даже когда заземлитель монтируется в плотных грунтах или встречает на своем пути камни.

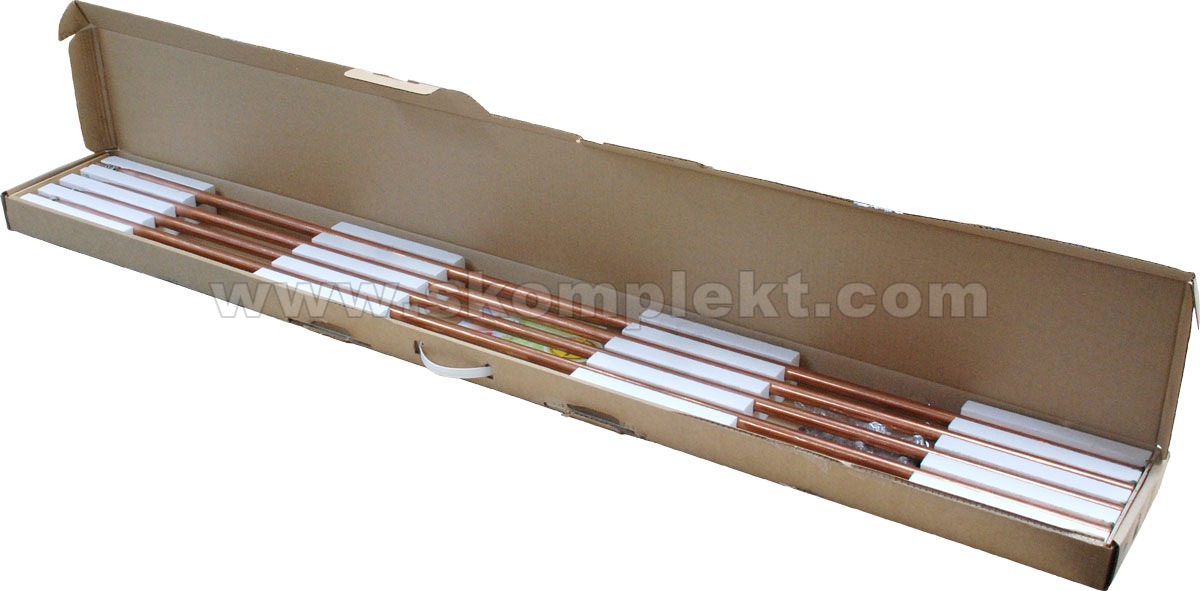

Специальная упаковка комплекта заземления ZZ-6 разработана нами для того, чтобы Вам было удобно! При переноске или перевозке комплекта ручка не оторвется, коробка не порвется, из нее не выскочат детали и не вылезут стержни. Открыв коробку, Вы приятно удивитесь аккуратно уложенным штырям, оснастке и инструкции по монтажу. Мы позаботились о том, что бы Вы сделали заземление быстро и просто!

Просто сделать!

• Требуется минимум места – достаточно участка земли 30х30см;

• Легко сделать в одиночку;

• При монтаже комплекта не нужна сварка! Потребуется только кувалда и 2 гаечных ключа (или пассатиж).

Он точно будет работать!

Смонтированный заземлитель ZANDZ ZZ-6 - это одиночный сборный глубинный заземляющий электрод, состоящий из четырёх 1,5-метровых стальных штырей, покрытых слоем электротехнической меди толщиной 0,25 мм.

Ориентировочное значение сопротивления заземлителя ZANDZ ZZ-6 выполненного в грунтах разных типов (требуемое значение сопротивления не более 30 Ом; меньше - лучше):

Грунт	Сопротивление заземления, Ом
Влажная глина	4
Влажный суглинок	6
Глина	12
Суглинок	18

Двойной контроль качества!

Технология изготовления стержней заземления включает в себя обязательную проверку качества каждой изготовленной единицы продукции (контроль толщины, пластичности и величины адгезии медного покрытия). Для исключения случаев брака мы осуществляем собственный входной контроль качества продукции, поступающей на склад. Никакого брака!

Ограничения по применению

Комплект заземления ZANDZ ZZ-6 предназначен для монтажа в мягких глинистых грунтах (например, суглинках).

• Затруднителен, но допустим, монтаж в плотных глинистых грунтах (например, тяжелая глина).

• Невозможен монтаж в твёрдых песчаных и каменистых грунтах. Данное ограничение связано с малой энергией удара ручного инструмента (кувалды), применяемой при монтаже.

Для монтажа заземлителя в плотном или твёрдом грунтах рекомендуем использовать комплекты модульного заземления.

Монтаж заземлителя ZANDZ ZZ-6

Перед монтажом

При размещении заземлителя ВНУТРИ дома место монтажа определяется из соображений механической защищенности заземляющего проводника от этого заземлителя до электрощита в месте его прокладки, сухости помещения, удобства монтажа штырей в грунт. Наилучшим местом будет позиция в радиусе 0,5 метра от щита для достижения наименьшей длины проводника. Максимальная удаленность от щита не ограничена.

При размещении заземлителя ВНЕ дома нужно учесть, что заземляющий проводник должен быть уложен на глубину 0,5 - 0,7 метра в заранее выкопанный канал. Данная мера является обязательной и необходима для защиты проводника от
механических повреждений во время эксплуатации и для минимизации погодного сезонного влияния, что увеличивает его срок службы.
Заземлитель монтируется в этом же канале. Ввод заземляющего проводника через стену производится через заранее подготовленное отверстие или
закладную, в качестве которой может быть использована стальная труба.

В качестве заземляющего проводника может быть использован медный провод / кабель поперечным сечением 16 или 25 мм². При прокладке в грунте требуется проводник с минимальным поперечным сечением 25 мм², например ZZ-500-103, ZZ-500-105 или ZZ-500-110 в зависимости от расстояния
между выполненным заземлителем и электрощитом.

Необходимые инструменты

• ударный ручной инструмент весом 300 - 1500 гр: кувалда или тяжелый молоток;
•  два гаечных ключа или двое пассатиж (для затягивания болтов зажима).

Порядок проведения монтажа заземлителя

1. Снять уплотняющие втулки из нержавеющей стали со всех штырей (установлены заводом-изготовителем для удобства транспортировки).
2. В отверстие штыря вставить нагель.
3. Заглубить штырь в грунт, нанося удары инструментом по нагелю.
4. Снять нагель и одеть на смонтированный штырь втулку (широкой частью вниз).
5. Вставить в смонтированный штырь с одетой втулкой следующий штырь заостренной частью. Соединение самостоятельно запрессуется во время монтажа.
6. Повторить этапы 1-4 до получения заземляющего электрода нужной глубины. На последний заглубленный штырь втулка не одевается.
7. Установить зажим для подключения заземляющего проводника и, подключив сам проводник, закрутить болты зажима с максимальным усилием.

Последовательность работ при монтаже заземления вне здания

1. Вырыть канал глубиной 0,5 - 0,7 метра в месте укладки заземляющего проводника.
2. Провести монтаж заземлителя в подготовленном канале в соответствии с "Порядком проведения монтажа заземлителя" представленым выше.
3. Уложить в канал заземляющий проводник.
4. Соединить заземлитель с проводником, используя зажим, из комплекта ZANDZ ZZ-6.
5. Соединить проводник с электрощитом.
6. Засыпать канал грунтом.

Пример монтажа заземлителя ZANDZ ZZ-6 в частном доме
