Электролитическое заземление TerraZn (Террацинк)
Одной из основных проблем в энергетике является проблема создания низкоомного заземляющего устройства в грунтах с высоким удельным сопротивлением.
Электролитические заземляющие электроды TERRAZN
Такие электроды замещают десятки, а иногда и сотни стальных стержней и полос, покрытых либо непокрытых защитным покрытием и располагаемых на большой территории.
Производитель молниезащиты и заземления общество «ТерраЦинк» разработало заземлитель электролитический «TERRAZN».
С целью выявить эффективность запускаемого в производство изделия в 2021 году были организованы испытания.

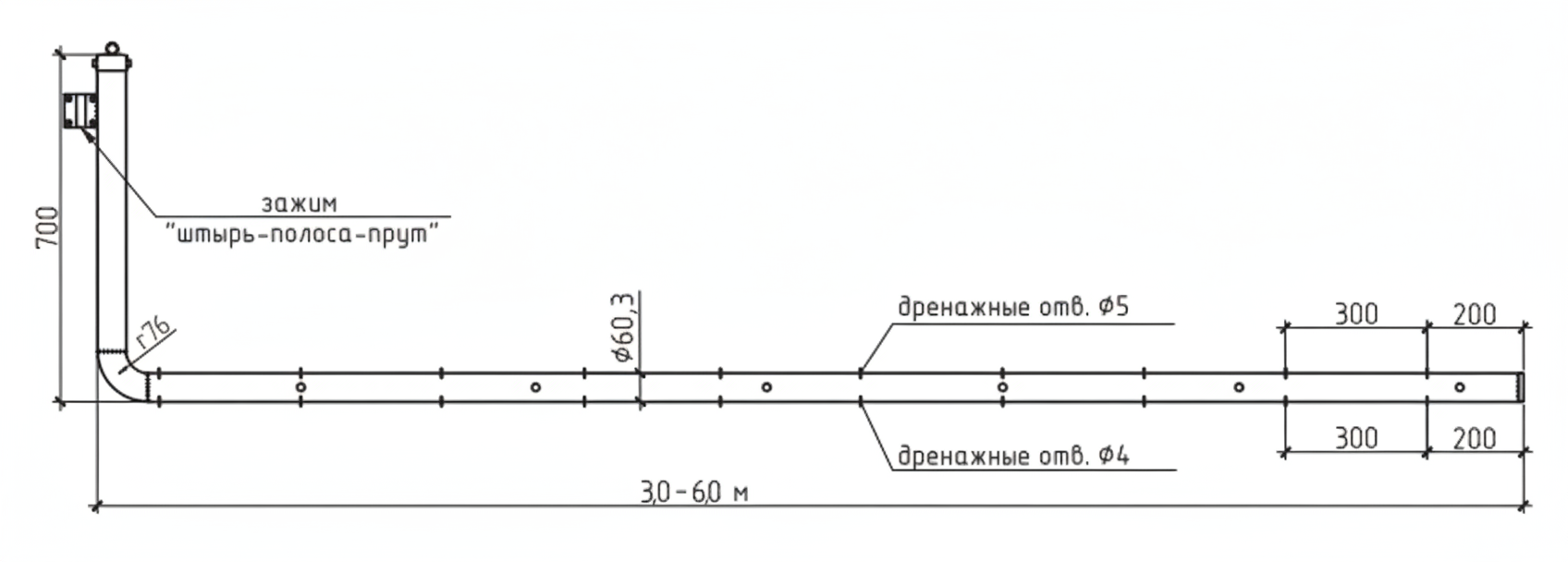

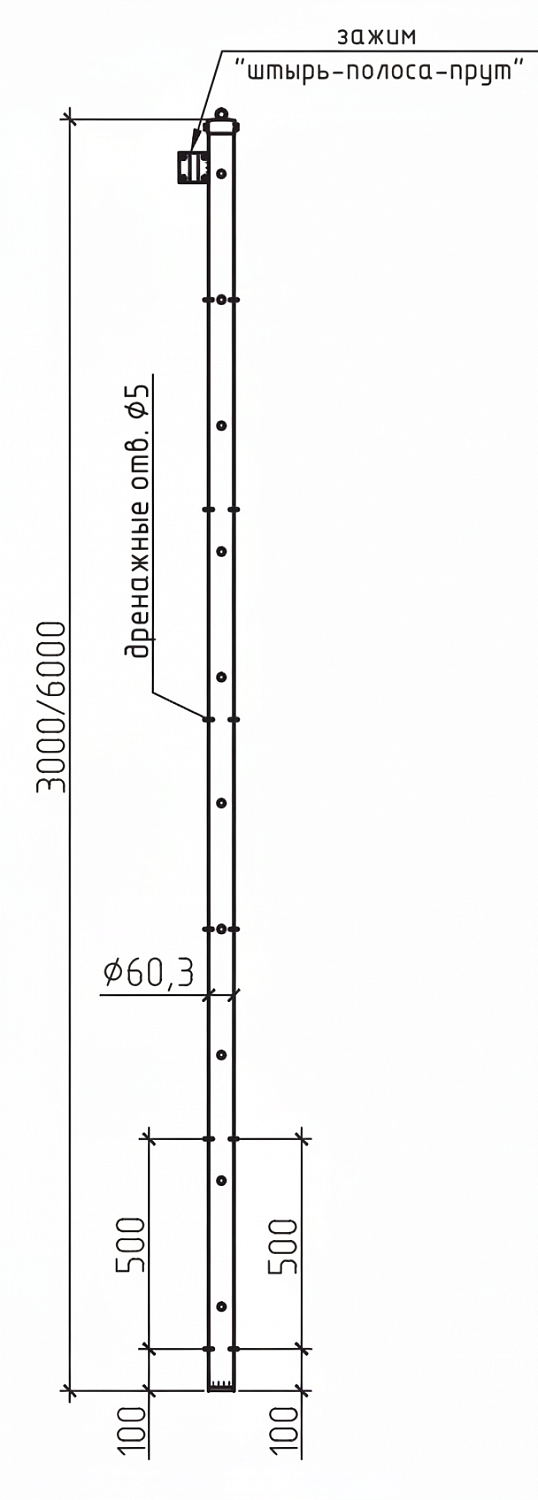

Испытаниям подверглись серийно выпускаемые электролитические заземлители горизонтальной и вертикальной установки длиной 3 м.

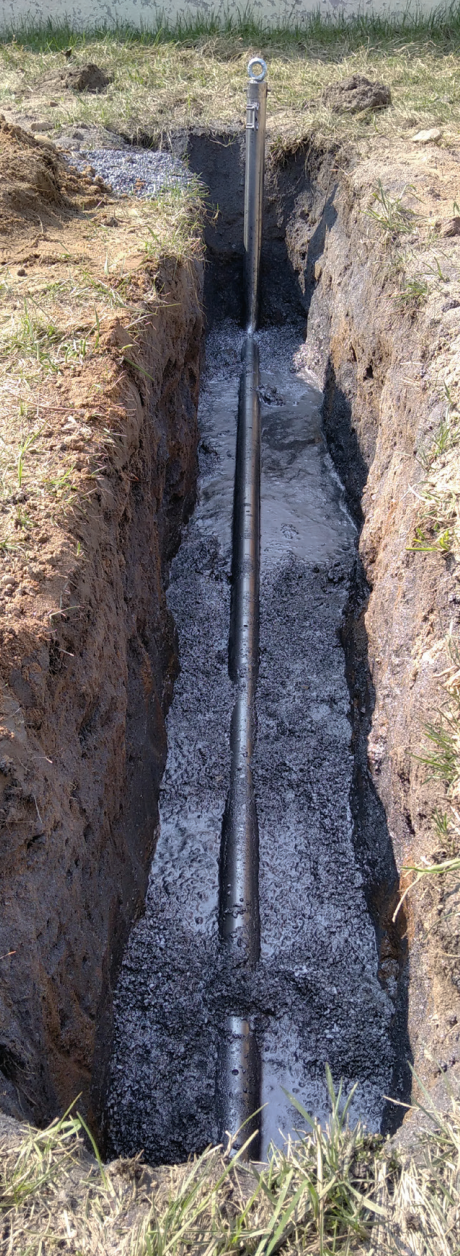

В процессе испытаний технология монтажа заземлителя электролитического «TERRAZN» предполагала грунтозамещение вокруг него. Для измерения сопротивления заземления в случае растекания токов низкой частоты использовалась 4-х электродная схема при помощи измерителя сопротивления заземления ИС-10. Первые измерения сопротивления были произведены непосредственно после монтажа заземлителей. Последующие измерения проводились один раз в 1-2 недели для каждого исследуемого заземлителя.
Первые измерения показали, что применение заземлителя электролитического «TERRAZN» позволило до трех раз уменьшить сопротивление заземляющего устройства в сравнении с контрольными заземляющими устройствами.
Последующие измерения позволили сделать выводы, что наличие смеси внутриэлектродной (ТУ BY 691788197.003-2021) во внутреннем объеме электролитического заземлителя оказывает сильное влияние на снижение значения сопротивления заземления и в совокупности со смесью околоэлектродной (ТУ BY 691788197.004-2021) изменяет электрические свойства грунта путем водно-солевой химической реакции. В результате вокруг заземлителя образуется участок почвы с высокой проводимостью и влагоудерживающей способностью, что позволяет до 13 раз уменьшить сопротивление заземляющего устройства в сравнении с глубинным стержневым вертикальным заземлителем. При этом коэффициент эффективности заземлителя достиг величины 0,025, что позволяет декларировать ресурсосберегающее значение от применения заземлителя.
Еще одним преимуществом заземлителя «TERRAZN», выявленным в процессе исследований, стала возможность его применения для ремонта заземляющих устройств, введенных в эксплуатацию ранее, когда необходимо гарантированное снижение повысившегося сопротивления заземляющего устройства, например, из-за снижения уровня грунтовых вод, а так же сглаживание сезонных колебаний эффективной работы заземляющего устройства.
Резюмируем: использование заземлителя электролитического производства ООО «ТерраЦинк» обеспечивает низкое и стабильное сопротивление, практически не меняющееся под воздействием различных климатических условий, в несколько раз снижает капитальные затраты на монтаж и ремонт заземляющих устройств.
Смесь для заземления TERRAZN
При устройстве заземляющего устройства важную роль играет электропроводимость грунта. Чем меньше величина удельного электрического сопротивления грунта и чем лучше его проводимость, тем меньше затрат и усилий требуется на монтаж заземляющего устройства. В 2021 году компанией ООО «ТерраЦинк» начат выпуск продукта, который был весьма ожидаем на рынке материалов для строительства заземления и молниезащиты в регионах с высокоомными грунтами.
Смесь для заземления TERRAZN производится двух видов. Состав смеси околоэлектродной «TERRAZN» разрабатывался на основе исследований белорусских ученых, при этом оценивался опыт разработок, накопленный в бывшем СССР. На смеси разработаны технические условия и получен ряд необходимых сертификатов. Смесь не агрессивна к металлу, не токсична, и экологически безопасна.
Эффект от применения смеси по отношению к аналогам состоит в долгосрочности содержания смеси в околоэлектродном пространстве заземлителя, быстрому обеспечению снижения переходного сопротивления грунт-электрод.
Применение смеси в опытно-технологических работах показало, что ее введение в околоэлектродное пространство заземлителя способно снизить удельное сопротивление грунта от 25 до 75,5%, в разы сэкономить на монтаже заземляющего устройства. Свойства смеси также позволяют сглаживать сезонные колебания эффективной работы заземляющего устройства.
